西門子壓力變送器外殼構造解釋

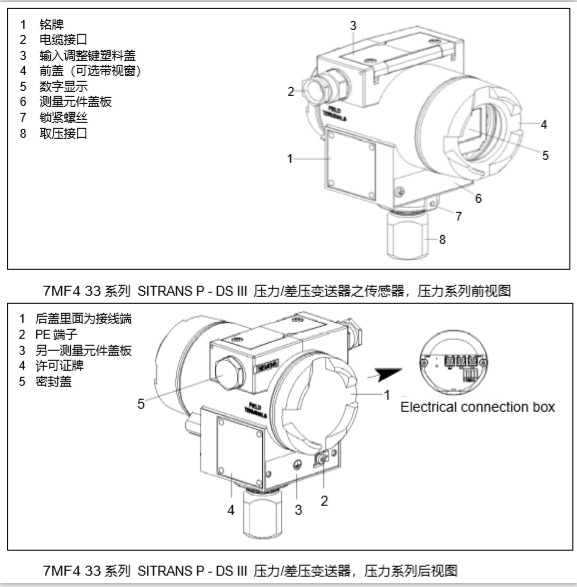

西門子壓力變送器外殼為壓鑄鋁合金或精細鑄造的不銹鋼材質。正面和背面各有一個表面無開孔的圓形表蓋， 正面的表蓋可以選用帶有玻璃視窗，用于直接讀出數字表頭上顯示的測量值。 電纜接口位于變送器的接線側，即可以在左側也可以在右側。不用的一側配有密封蓋。 PE 導線接線端子裝在表殼的正面。 打開后蓋可看到電氣接線盒，用于電源和屏蔽接線。表殼的下部是測量元件和取壓接口由一個鎖緊螺絲鎖緊。模塊化設計的西門子壓力變送器 SITRANSP DS III系列允許測量元件和電子單元根據需要更換。電子單元的更換步驟說明書中有參考。 表殼的上面你可以看到一個塑料保護蓋可以打開。輸入調整鍵位于塑料蓋下面。
