西門子壓力變送器SITRANS P DS III系列技術說明

西門子壓力變送器SITRANS P DS III系列外殼為壓鑄鋁合金或精細鑄造的不銹鋼材質。正面和背面各有一個表面無開孔的圓形表蓋。


西門子壓力變送器正面的表蓋（4，圖 3）可以選用帶有玻璃視窗，用于直接讀出數字表頭上顯示的測量值。 電纜接口（2，圖 3）位于變送器的接線側，即可以在左側也可以在右側。不用的一側配有密封蓋。


（見 5，圖 4），PE 導線接線端子（2，圖 4）裝在表殼的正面。西門子壓力變送器 打開后蓋（1，圖 4）可看到電氣接線盒，用于電源和屏蔽接線。表殼的下部是測量元件和取壓接 口（8，圖 3）由一個鎖緊螺絲（7，圖 3）鎖緊。


西門子壓力變送器模塊化設計的 SITRANSP DS III 系列允許測量元 件和電子單元根據需要更換。 表殼的上面你可以看到一個塑料保護蓋（3，圖 3）可以打開。輸入調整鍵位于塑料蓋下面。

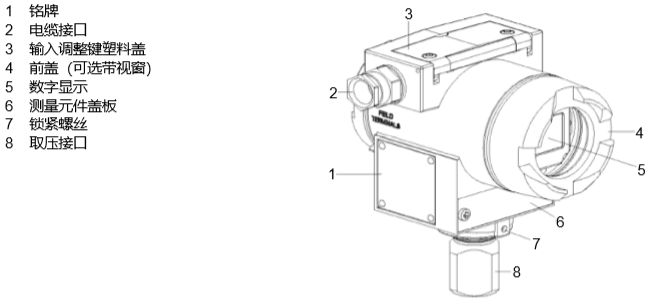

圖 3  西門子壓力變送器7MF4 33 系列 SITRANS P - DS III 壓力/差壓變送器之傳感器，壓力系列前視圖

圖 4  西門子壓力變送器7MF4 33 系列 SITRANS P - DS III 壓力/差壓變送器，壓力系列后視圖
