EJA壓力變送器如何接線

　　相信很多客戶都會遇到類似問題：經過種種篩選終于挑到心儀的EJA壓力變送器，結果卻不曉得如何接線?，F(xiàn)在，上海泉蘊儀表有限公司為大家揭秘，如何進行EJA壓力變送器接線，圖文并茂，以防接錯影響測量的準確性。

　　根據壓力變送器的輸出類型不同，壓力變送器接線方式有以下三種：

　　1、二線制（普通）

　　2、三線制

　　3、四線制

　　現在壓力變送器一般都是二線制的，少有三線制和四線制的。

　　二線制接線非常的簡單，總共就兩根線，四個端子（供電+、供電-、反饋+和反饋-），兩個是接線的，接變送器帶24V的正負端子就行了，如果接反了不用緊張，調換一下就行一般都?jí)牟涣说?。一般紅色接線接正極黃色接負極。

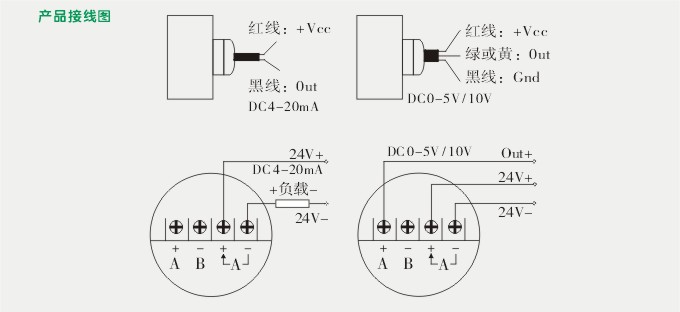

　　下面看一張二線制壓力變送器接線的示意圖。
